东风六驱军车4.5吨级前桥图纸

东风六驱军车4.5吨级前桥图纸

2016/5/11 14:53:51来源:sfzyche点击:

东风六驱平头军车前桥采用东风德纳4.5吨级前置驱动车桥,这种采用三肖式等速万向节式的军用驱动前桥主要用于以下车型:早期的东风3.5吨级六驱尖头军车EQ245、EQ2100E、EQ2100E6D等三种尖头六驱军车,后期主要应用在东风平头军车:EQ2102、EQ2162、DFS5160TSML型六驱军车上。

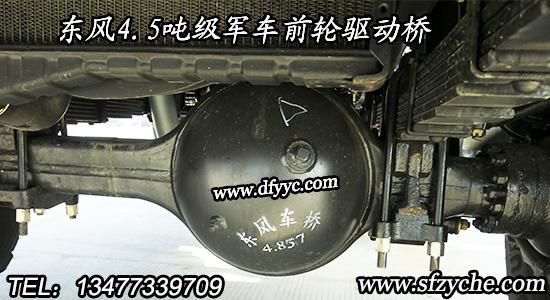

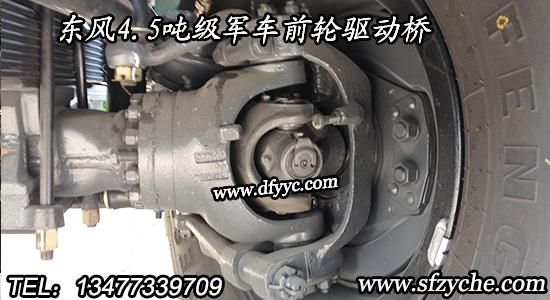

东风军车4.5吨级前轮驱动车桥简介:桥壳:带半轴套管冲压焊接整体式桥壳,前桥装有三销式等速万向节,主减速器型式:前桥单级双曲线齿轮,速比:4.857

东风军车前桥图纸如下:

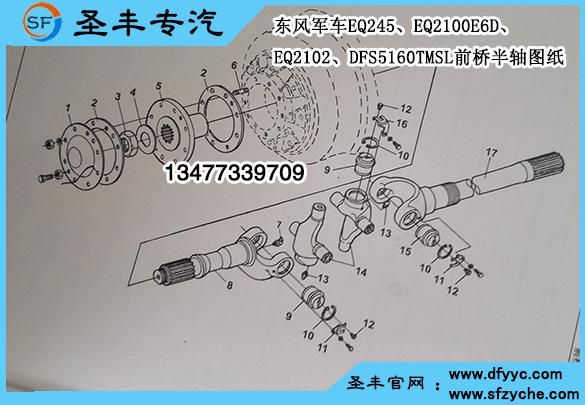

一、东风军车前桥半轴总成图纸

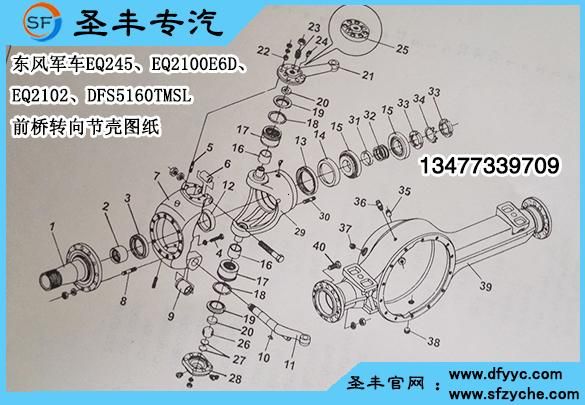

二、东风军车前桥转向壳图纸

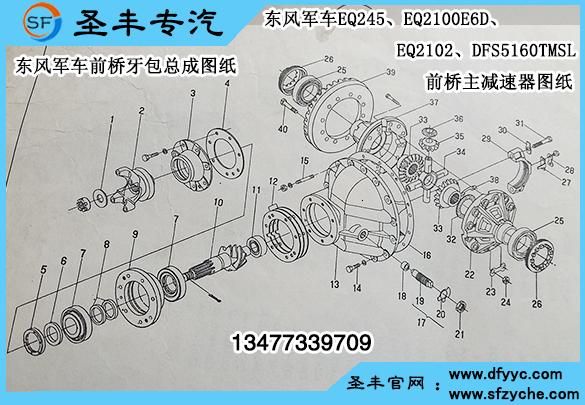

三、东风军车前桥牙包总成图纸

东风EQ2102六驱平头军车前桥零件号及对应名称:

 前桥外半轴锁紧螺帽 23C-03096
 前桥外半轴锁紧垫片 23C-03097
 转向节主销及座 23E-01045
 主销轴承内圈 23E-01049
 双头螺栓-转向节支承 23E-01051
 轮边弹性档圈 23E-01057
 前半轴油封 23E-01058
 内半轴轴承圆螺母 23E-03039
 前左半轴 23E-03059-A
 前右半轴 23E-03060-A
 内半轴油封 23E-03063
 三销轴带半轴总成 23E-03065
 前右半轴[内] 23E-03066
 前半轴[外] 23E-03067
 前半轴万向节[三销轴] 23E-03068
 三销轴承总成-内半轴 23E-03070-A
 三销轴承总成-外半轴 23E-03071-A
 三销轴卡簧 23E-03083
 锁片 23E-03084
 半轴轴承锁片 23E-03086
 前桥外半轴突缘 23E-03091
 左转向 节壳 23E-04025
 右转向节壳 23E-04026
 下盖主销轴承座 23E-04031
 主销轴承挡片 23E-04032
 主销轴承座密封圈 23E-04033
 转向节主销轴承 23E-04035
 轮边O型圈 23E-04042
 油封罩 23E-04043
 转向节主销止推球碗 23E-04046
 主销止推螺钉 23E-04054
 转向直拉杆臂 23E-04057
 主销轴承座上盖 23E-04058
 转向横拉杆臂 23E-04061
 前桥轮毂轴管 23E-04072
